製品情報
ラインアップ

ルシフラール®は特徴ごとに7つのタイプに分類できます。
PCやスマートフォンの液晶や自動車、住宅用の設備など、多岐に渡ります。

形状記憶性タイプ

※黒色アクリル板、膜厚20µm、
1kg×10往復(真鍮ブラシ)

ラボ塗装条件

基 材
光学PETフィルム(100μm)
塗 装
バーコーター
乾 燥
80℃×60秒
UV照射
300mJ/cm2

塗膜表面に付いた凹みは瞬時に回復し、
キズとして残りません。
塗膜が、あたかも初期の美しい肌を記憶しているかのように回復します。
更に、良好な耐指紋性を期待できます。

製品名 MDF-002
(開発品)
MDF-003
(開発品)
特 徴 ・耐指紋性
・形状記憶性
・耐指紋性
・形状記憶性
・高硬度
塗 料 固形分濃度(%) 40 40
主溶剤 MIBK MIBK
塗 膜 膜厚(µm) 20 20
ヘイズ(%) 0.2 0.2
全光線透過率(%) 90.0 90.0
耐指紋性 良好 良好
耐スチールウール性(*1) 傷なし 傷なし
鉛筆硬度(*2) HB F
延伸性(%) 130 110
MDF-002(開発品)
  • 《特 徴》・耐指紋性 ・形状記憶性
  • 《固形分濃度(%)》40
  • 《主溶剤》MIBK
  • 《膜厚(µm)》20
  • 《ヘイズ(%)》0.2
  • 《全光線透過率(%)》90.0
  • 《耐指紋性》良好
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》HB
  • 《延伸性(%)》130
MDF-003(開発品)
  • 《特 徴》・耐指紋性 ・形状記憶性 ・高硬度
  • 《固形分濃度(%)》40
  • 《主溶剤》MIBK
  • 《膜厚(µm)》20
  • 《ヘイズ(%)》0.2
  • 《全光線透過率(%)》90.0
  • 《耐指紋性》良好
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》F
  • 《延伸性(%)》110

(*1) 500g/cm² 10往復
(*2) JIS K 5600

ピンセットの引っ掻き傷が1秒未満で
元通りの形状に回復します。

クリヤー塗装面
クリヤー塗装面
インプリントによるマット調エンボス面
インプリントによるマット調エンボス面

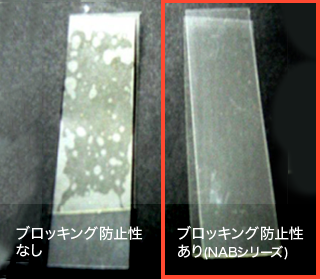

ブロッキング防止性タイプ

200gf/cm²荷重×72時間後の状態

ラボ塗装条件

塗料調整
MIBKで固形分40%に希釈。
基 材
光学PETフィルム(100µm)
塗 装
バーコーター
乾 燥
80℃×60秒
UV照射
300mJ/cm²
製品名 NAB-012 NAB-016
ブロッキング防止性
濡れ性 -
塗 料 固形分濃度 (%) 50 50
主溶剤 MIBK MEK
塗 膜 膜厚 (µm) 2 2
ヘイズ (%) 0.5 0.3
全光線透過率 (%) 90 90
ブロッキング防止性 良好 良好
耐スチールウール性(*1) 傷なし 傷なし
鉛筆硬度(*2) H H
濡れ指数 (mN/m) 34 44
NAB-012
  • 《ブロッキング防止性》
  • 《濡れ性》-
  • 《固形分濃度(%)》50
  • 《主溶剤》MIBK
  • 《膜厚(µm)》2
  • 《ヘイズ(%)》0.5
  • 《全光線透過率(%)》90
  • 《ブロッキング防止性》良好
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》H
  • 《濡れ指数(mN/m)》34
NAB-016
  • 《ブロッキング防止性》
  • 《濡れ性》
  • 《固形分濃度(%)》50
  • 《主溶剤》MEK
  • 《膜厚(µm)》2
  • 《ヘイズ(%)》0.3
  • 《全光線透過率(%)》90
  • 《ブロッキング防止性》良好
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》H
  • 《濡れ指数(mN/m)》44

(*1) 500g/cm² 10往復
(*2) JIS K 5600

干渉縞防止タイプ

ラボ塗装条件

基 材
光学PETフィルム(100µm)
塗 装
バーコーター
乾 燥
80℃×60秒
UV照射
300mJ/cm²
製品名 NAN-1000
特 長 ・低ギラツキ
・ニュートンリング防止
塗 料 固形分濃度 (%) 40
主溶剤 IPA / IBA
塗 膜 膜厚 (µm) 5
ヘイズ (%) 2
全光線透過率 (%) 89.5
ギラツキ 良好
ニュートンリング防止性 良好
耐スチールウール性(*1) 傷数本
鉛筆硬度(*2) H
NAN-1000
  • 《特 徴》・低ギラツキ・ニュートンリング防止
  • 《固形分濃度(%)》40
  • 《主溶剤》IPA / IBA
  • 《膜厚(µm)》5
  • 《ヘイズ(%)》2
  • 《全光線透過率(%)》89.5
  • 《ギラツキ》良好
  • 《ニュートンリング防止性》良好
  • 《耐スチールウール性(*1)》傷数本
  • 《鉛筆硬度(*2)》H

(*1) 500g/cm² 10往復
(*2) JIS K 5600

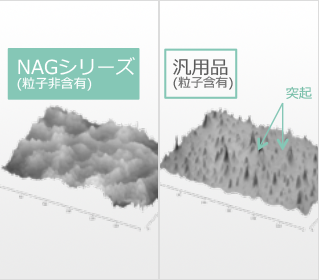

防眩性タイプ

ラボ塗装条件

基 材
光学PETフィルム(100µm)
塗 装
バーコーター
乾 燥
80℃×60秒
UV照射
300mJ/cm²
製品名 NAG-1000
特 長 ・防眩性
・低ヘイズ
塗 料 固形分濃度 (%) 50
主溶剤 MIBK
塗 膜 膜厚 (µm) 5
ヘイズ (%) 2
全光線透過率 (%) 89.0
ギラツキ -
ニュートンリング防止性 良好
耐スチールウール性(*1) 傷なし
鉛筆硬度(*2) 3H
NAG-1000
  • 《特 徴》・防眩性 ・低ヘイズ
  • 《固形分濃度(%)》50
  • 《主溶剤》MIBK
  • 《膜厚(µm)》5
  • 《ヘイズ(%)》2
  • 《全光線透過率(%)》89.0
  • 《ギラツキ》-
  • 《ニュートンリング防止性》良好
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》3H

(*1) 500g/cm² 10往復
(*2) JIS K 5600

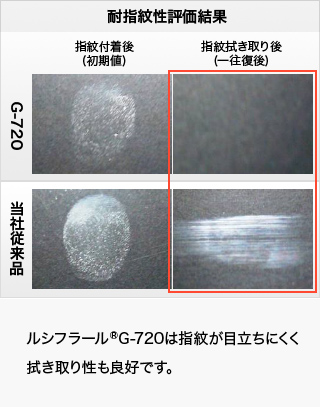

耐指紋性タイプ

ラボ塗装条件

塗料調整
MIBKで固形分40%に希釈。
基 材
光学PETフィルム(100µm)
塗 装
バーコーター
乾 燥
80℃×60秒
UV照射
300mJ/cm²
製品名 G-720
特 長 ・耐指紋性
・高硬度
塗 料 固形分濃度 (%) 75
主溶剤 MIBK
塗 膜 膜厚 (µm) 5
ヘイズ (%) 0.1
全光線透過率 (%) 90.0
耐指紋性 -
耐スチールウール性(*1) 傷なし
鉛筆硬度(*2) 76°
接触角(水) 3H
接触角(n-ドデカン) <5°
G-720
  • 《特 徴》・耐指紋性 ・高硬度
  • 《固形分濃度(%)》75
  • 《主溶剤》MIBK
  • 《膜厚(µm)》5
  • 《ヘイズ(%)》0.1
  • 《全光線透過率(%)》90.0
  • 《耐指紋性》-
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》76°
  • 《接触角(水)》3H
  • 《接触角(n-ドデカン)》<5°

(*1) 500g/cm² 10往復
(*2) JIS K 5600

易加工性・転写性タイプ

熱硬化(Bステージ)条件

塗料調整
2液混合
基 材
光学PETフィルム(100µm)
塗 装
バーコーター
乾 燥
150℃×60秒

UV硬化(Aステージ)条件

NEH-4100
600mJ/㎠
NEH-4400
300mJ/㎠

製品名 NEH-4100 NEH-4400
(開発品)
特 徴 ・耐指紋性 ・高硬度
塗 料 固形分濃度(%) 50 50
主溶剤 A剤:IPA / MEK
B剤:酢酸ブチル
A剤:IPA / MEK
B剤:酢酸ブチル
混合比率 A剤:B剤=2:1 A剤:B剤=36:1
塗 膜 Bステージ 延伸性 (%) ≥170 ≥170
タックフリー性 良好 良好
Aステージ 膜厚(µm) 5 5
ヘイズ(%) <1.0 1.0
耐指紋性 良好 -
耐スチールウール性(*1) 傷数本 傷なし
鉛筆硬度(*2) H 2H
NEH-4100
  • 《特 徴》・耐指紋性
  • 《固形分濃度(%)》50
  • 《主溶剤》A剤:IPA / MEK B剤:酢酸ブチル
  • 《混合比率》A剤:B剤=2:1
  • Bステージ
  • 《延伸性(%)》≥170
  • 《タックフリー性》良好
  • Aステージ
  • 《膜厚(µm)》5
  • 《ヘイズ(%)》1.0
  • 《耐指紋性》良好
  • 《耐スチールウール性(*1)》傷数本
  • 《鉛筆硬度(*2)》H
NEH-4400(開発品)
  • 《特 徴》・高硬度
  • 《固形分濃度(%)》50
  • 《主溶剤》A剤:IPA / MEK B剤:酢酸ブチル
  • 《混合比率》A剤:B剤=36:1
  • Bステージ
  • 《延伸性(%)》≥170
  • 《タックフリー性》良好
  • Aステージ
  • 《膜厚(µm)》5
  • 《ヘイズ(%)》1.0
  • 《耐指紋性》-
  • 《耐スチールウール性(*1)》傷なし
  • 《鉛筆硬度(*2)》2H

(*1) 500g/cm² 10往復
(*2) JIS K 5600

無溶剤コーティング材料(開発品)

ラボ塗装条件

基 材
光学PETフィルム(100µm)
塗 装
フレキソコーター
UV照射
100mJ/cm²
製品名 NNS-001
特 長 ・無溶剤コーティング材料(開発品)
塗 料 固形分濃度 (%) 100
塗 膜 膜厚 (µm) 2
ヘイズ (%) 0.4
全光線透過率 (%) 90.0
60°グロス(*1) 170
濡れ指数(mN/m) 38
耐スチールウール性(*2) 傷なし
NNS-001
  • 《特 徴》・無溶剤コーティング材料(開発品)
  • 《固形分濃度(%)》100
  • 《膜厚(µm)》2
  • 《ヘイズ(%)》0.4
  • 《全光線透過率(%)》90.0
  • 《60°グロス(*1)》170
  • 《濡れ指数(mN/m)》38
  • 《耐スチールウール性(*2)》傷なし

(*1) 黒画用紙上
(*2) 500g/cm² 10往復

注意事項: 上記記載内容は、2017年4月末現在の当社試験に基づくものですが、実際の現場結果を保証するものではありません。
本製品は日本国内での使用に限定し、輸出される場合は事前にご相談ください。
※記載内容は、予告なく変更することがありますので、あらかじめご了承ください。

TOP
